Was ist allgemein für einen reibungslosen Baustellenablauf wichtig?

Planungsunterlagen kritisch prüfen ggf. Rückfragen oder Umplanung erforderlich
Betonage sorgfältig planen
Klare Zuständigkeiten festlegen
Betonierfreigabe
Sorgfältig arbeiten bzw. Arbeiten überprüfen
Nachbehandeln
Arbeiten dokumentieren

Was ist zur Übergabe des Betons zu beachten?

Transport des Betons nur mit Fahrmischern oder Fahrzeugen mit Rührwerk (außer Beton mit steifer Konsistenz)
Unmittelbar vor dem Entladen ist der Beton so durchzumischen, dass er gleichmäßig durchmischt übergeben wird
Fahrmischer sollten 90 min nach der ersten Wasserzugabe zum Zement vollständig entladen sein (Witterungseinfluss beachten)
Bei der Übergabe muss die vereinbarte Konsistenz vorhanden sein
Frischbetontemperatur darf üblicherweise 30°C nicht überschreiten
Bei niedrigen Lufttemperaturen (-5 bis 3°C) Frischbetontemperatur beim Einbau > 5°C bzw. > 10°C

Welche Abnahmeprüfungen können vor und während der Betonage erfolgen?

Lieferscheinkontrolle
Sichtprüfung
Frischbetonkonsistenz
Frischbetontemperatur
Frischbetonrohdichte
LP-Gehalt
Kontrolle des w/z-Wertes
- Darrversuch
Knetbeuteltest am Anfang der Betonage
Probekörperherstellung

Wie kann eine Frischbetonprüfung und Freigabestelle auf der Baustelle eingerichtet werden?

Als Temporäre Prüfstelle (Mobil)

Als Stationäre Prüfstelle (im Container)

Welche Einbauverfahren kennen Sie?

Betonierkübel ("Bombe")
Betonpumpe
Rutsche

Welche Regelwerke sind für die Frischbetonprüfung wichtig?

DIN EN 12350 (2009) - Prüfung von Frischbeton
- Teil 1: Probenahme
- Teile 2-5: Konsistenzprüfungen
- Teil 6: Frischbetonrohdichte
- Teil 7: Luftgehalte, Druckverfahren
- Teile 8 bis 12: Prüfungen für Selbstverdichtenden Beton
DAfStb-Richtlinie – Selbstverdichtender Beton
DIN 1045-2

Was muss am "Einbau-Tag" für den Baustellenablauf berücksichtigt werden?

Vorarbeiten
Betonlieferung und Prüfung
Betonage
Nachbehandlung

Was ist zum Ende der Betonage zu beachten?

Erforderliche Restmenge frühzeitig dem Betonwerk mitteilen
Kontrolle des Nachverdichtens!
Glättprozess kontrollieren!
Wird zusätzliches Wasser zum Glätten verwendet?
Nachbehandlungsmaßnahmen einleiten

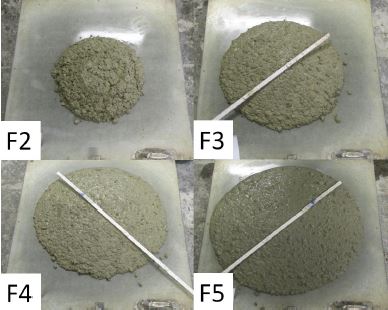

Woran kann man die Konsistenzklasse erkennen?

Wo findet steifer Beton seine Anwendungsberechtigung?

Beim Ausbreitversuch anhand der Ausbreitung des Betons

Zum Beispiel beim betonieren von Bogenbrücken wo zu weicher Beton abrutschen würde.

Was umfasst eine Kontrolle des Lieferscheins?

Betonsorte
Festigkeitsklasse
Expositionsklassen
Größtkorn
w/z-Wert
Beladezeit
Liefermenge
Chargenausdruck

Was fällt unter die Arbeitsvorbereitung vor dem Betonieren?

Prüfung der Unterlagen, Machbarkeit
Wahl des Betons
Planung der Betonage
Planung der Baustelleneinrichtung und Logistik

Welche Randbedingungen gelten für die Anwendung der Tabellen und Diagramme für Frischbetondruck nach DIN 18218:2010-01

Frischbetonrohwichte γc = 25 kN/m³
Tatsächliche Erstarrungsende des eingebauten Frischbetons überschreitet tE nicht
Frischbeton der Konsistenzklassen F1, F2, F3, F4, F5 und F6 wird mit Innenrüttlern verdichtet
Schalung ist dicht
Mittlere Steiggeschwindigkeit v 7,0 m/h bei Betonen der Konsistenzklassen F1, F2, F3, F4
Beton wird gegen die Steigrichtung (von oben) eingebracht

Was ist 24h nach dem Betonieren zu tun?

Ausschalen der Prüfkörper und Einlagern
Reinigen der Prüfschalungen
Frühfestigkeitswürfel prüfen
Nachbehandlung kontrollieren
Temperaturmonitoring kontrollieren

Was ist beim Einbau des Betons zu beachten?

Beziehen sie sich hier auf den Einbau durch Pumpen

Vorlaufmischung anpumpen
Vorlaufmischung darf nicht in die Schalung gelangen
Freigegebenen Beton anpumpen
Fallhöhen einhalten (< 1,5 m) (->! Entmischungen!)
Steiggeschwindigkeit beachten (-> Frischbetondruck)
Kontrolle der Verdichtungsarbeiten
Wird richtig verdichtet ?
Nicht die Bewehrung oder Schalung berühren
Beton nicht mit dem Rüttler verteilen

Was gehört zur Planung einer Betonage?

Prüfung der Ausführungspläne
Betonierkonzept erstellen
- Betonsorte auswählen
- Frischbetondruck beachten
- Logistik festlegen
Betonpumpe bestellen bzw. benötigt Hebezeiten eines Krans anmelden
Beton bestellen

Woran muss gedacht werden bei einer Vorbestellung von Betonpumpen?

Mastlänge
Anzahl
Geplante Förderleistung
Schlauchdurchmesser
Schlauchlänge
Voraussichtliche Dauer der Betonage
Ersatzpumpe
Schichtarbeit
Standort

Wie könnte eine Checkliste für den "Einbau-Tag" aussehen?

Bewehrung vorhanden, abgenommen
Abstandshalter vorhanden
Schalung aufgestellt und geschlossen
Anker vorhanden und angezogen
„Diagonalstreben“
Außenrüttler montiert
Betonieröffnungen vorhanden
Rüttelgassen vorhanden
Rödeldrahtreste, Verschmutzungen entfernt?
Lage der Fugenbänder, Verpressschläuche in Ordnung
Einweisung der Fachkräfte !!!
Ausreichend Rüttler, Umformer und Stromversorgung vorhanden
Funktionskontrolle
Ersatzmaterial einplanen und prüfen
Rüttelbohle, Glättwerkzeuge vorhanden
Pumpenstandort und Zufahrt vorbereiten
Entladeplätze vorbereiten
Prüfstelle für Frischbetonprüfung und –freigabe einrichten
Auffangplatz für Vorlaufmischung vorbereiten (Pumpenbetonage)
Baustromverteiler
Stromerzeuger
Ausreichend Umformer und Rüttelflaschen vorsehen
Ersatzmaterial einplanen
Funktionskontrollen durchführen

Was gehört zu einem Betonierkonzept?

Wahl der Betonsorte
Konsistenz
Größtkorn
Verarbeitbarkeitszeit
Wahl des Einbauverfahrens (Pumpe, Bombe)
Festlegen der Einbaugeschwindigkeit (Schalungsdruck beachten)
Logistikkonzept erstellen
Einbaukonzept erstellen
Prüfkonzept erstellen

Was muss bei einer Planprüfung alles geprüft werden?

Welche Pläne müssen geprüft werden?

Prüfen der angegebenen Expositionsklassen
Prüfen der Festigkeitsklasse
Prüfen der Bewehrungspläne
- Sind Einfüllöffnungen vorgesehen?
- Sind Rüttelgassen vorgesehen?
- Ist die Betonage überhaupt möglich?
  - zu dichte Bewehrung?
- Ist die Betonage mit „Normalbeton“ möglich?
- Welches Größtkorn wird benötigt?
Prüfen der Schal- und Rohbaupläne
- Lage und Ausführung der Arbeitsfugen
- Sind Einbauteile vorgesehen?
- Ist das Einbringen und Verdichten des Betons möglich?

Welche Angaben benötigen Sie für die Erstellung eines Betonierkonzepts?

Wahl der Betonsorte, Verarbeitungszeit des Betons
Festlegung der Betonierabschnitte
Festlegung der Betonierfolge
Festlegung der erforderlichen Einbauleistung
Förderungsart, Gerätschaften
Bestimmung der stündlichen Frischbetonmenge
Bestimmung des Personalbedarfs
Berücksichtigung des Einbaus, der Nachbearbeitung und der Nachbehandlung

Betonierleistung ≥ 60 m³/h
- Beton aus 2 Lieferwerken und 1 Reservewerk mit gleichen Ausgangsstoffen
Pumpenleistung ≥ 60 m³/h
- 2 Pumpen gegenüberstehend (insgesamt ≥ 60 m³/h), Betonage in 5 m breiten Streifen bis jeweils zur Mitte 1 Reservepumpe gleicher Größe vorhalten
Personal
- Abstimmung des Personals für Einbau, Verdichten, Abziehen, Nachbehandlung
Geräte
- Alle notwenigen Geräte und Ersatzgeräte vorhalten

Was umfasst eine gute Baustellenlogistik?

Personal- und Geräteeinsatz planen und entsprechend vorhalten
Entlade- und Pumpenstandort festlegen
Dosieranlagen für Betonzusatzmittel ggf. vorhalten
Zufahrten und Abfahrten planen
Tragfähige Baustraßen sicherstellen
Einweisung der Fahrmischer vorsehen
Prüfplatz für die Abnahme und die Freigabe des Betons einplanen
Wartepositionen für die Fahrmischer vorsehen
Abschattungen für Warteplatz vorsehen ggf. aktive Kühlung planen
Ggf. Reinigung verschmutzter der Fahrzeuge vorsehen
Eindeutige Kennzeichnung von Pumpen, Kränen, Fahrzeugen

Nenne die Vor- und Nachteile des Betonierkübels ("Bombe") und was zu beachten ist.

Vorteile
- Ideal für kleine Betonagen
- Fast alle Konsistenz-klassen möglich
- Geringer Platzbedarf
Nachteile
- Kran erforderlich
- Geringe Förderleistung Füllmenge: üblicherweise 0,5-1,0 m³
- Bei Betonage mit Schlauch können nur Betone mit mindestens weicher Konsistenz verarbeitet werden.
Zu beachten
- Kübelgröße
  - Last-Weg-Diagramme beachten
- Dauer der Betonage
- Hubzeiten

Was ist während der Betonage zu beachten?

Wird das Betonierkonzept eingehalten?
- Logistikkonzept
  - Werden die vorgegebenen Ein- und Ausfahrten verwendet?
  - Werden die korrekten Wartepositionen eingehalten?
  - Werden die Fahrzeuge eingewiesen?
  - Sind Abschattungen effektiv?
- Einbaukonzept
  - Drohen „kalte Fugen“ ?
  - Wurde an mehreren Stellen angefangen zu betonieren?
  - Sind der Polier und alle Arbeitskräfte am Einbauort?
- Betonprüfung
  - Entwicklung der Frischbetonkonsistenzen?
  - Entwicklung der Frischbetontemperatur?
  - Werden ausreichend Prüfungen durchgeführt?
  - Werden ausreichend Probekörper hergestellt?
  - Entwicklung des w/z-Werts?
Werden die Einbauzeiten eingehalten?
- Stimmt die Taktung der Wagen?
  - Kann kontinuierlich Beton eingebaut werden?
- Wird der Beton weiterhin durchmischt, dreht sich die Mischertrommel der Fahrzeuge?
Sind die Mischfahrzeuge innerhalb von 90 min nach Wasserzugabe entladen?
Funktioniert die Kommunikation mit dem Betonwerk?
Funktioniert die Anpassung der Konsistenz?
Wird das Blutwasser abgeführt?

Wovon ist die Nachbehandlungsdauer abhängig?

Die Nachbehandlungsdauer hängt von vielen Parametern ab
Nachbehandlungsempfindlichkeit – hängt von der Betonzusammensetzung (besonders vom eingesetzten Zement) ab.
Betontemperatur – mit sinkender Temperatur nimmt die Hydratationsgeschwindigkeit ab. Dies muss bei der Nachbehandlungsdauer berücksichtigt werden.
Umweltbedingungen
- Hohe Temperaturen, starke Sonneneinstrahlung und Wind:
  - Längere Nachbehandlungsdauer
- Hohe Luftfeuchtigkeit:
  - Kürzere Nachbehandlungsdauer
- Bei X0 und XC1 (z. B. Innenbauteile) sind 0,5 Tage Nachbehandlungsdauer anzusetzen
- Bei XM ist die Nachbehandlungsdauer zu verdoppeln!
  - DIN 1045-3:2012-03 (NA.10)

Was ist beim Verdichten zu beachten?

Abstand, Tiefe etc.

ca. 18-20 cm Abstand von der Schalung
Abstand zwischen den Eintauchungen <= 10x Rüttelflaschendurchmesser
Lagenweise 50 cm Dicke verdichten
ca. 10-15 cm in die untere Lage eintauchen

Was muss als Nacharbeiten nach dem Betonieren berücksichtigt werden?

Ausschalen
Festbetonprüfung

Welche Angaben sind wichtig beim Vorbestellen von Beton?

Betonsorte
Menge [m³]
Restmengen-Nachbestellung (speziell abends und freitags)
Vorlaufmischungsmenge [m³]
Liefergeschwindigkeit [m³/h]
Chargenausdruck erforderlich?
Liefertage und –zeiten (Berufsverkehr, Ferien, Staugefahr, andere Baustellen, …)

Wie müssen die Fachkräfte am Einbau-Tag eingewiesen werden?

Klare Aufgaben festlegen
- Wer führt den Schlauch?
- Wer verdichtet an welcher Stelle?
- Wer zieht die Oberflächen ab?
- Wer kontrolliert die Schalung?
- Wer weißt die Fahrmischer ein?
- Wer bedient die Außenrüttler?
Einbaukonzept eindeutig klären
- Wo wird begonnen und wie wird betoniert?
Ablösungen vorsehen
Schichtwechsel planen

Was ist nach der Betonage zu beachten?

Dokumentation
- Betoniertagebuch führen
- Lieferscheine kontrollieren und archivieren
- Frischbetonprüfungen dokumentieren
- Probekörperherstellung dokumentieren
- Betontemperaturen dokumentieren
- Witterung / Umgebungstemperatur dokumentieren
- Temperaturmonitoring starten
Nachbesprechung
Abrechnung

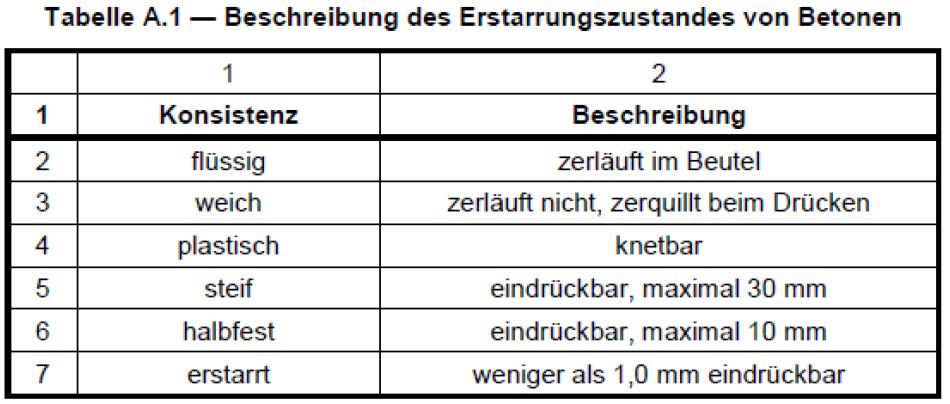

Wie kann man das Erstarrungsende t_E nach DIN 18218:2010-01 auf der Baustelle ermitteln?

8 kg Beton nach Mischende in einen Kunststoffbeutel füllen, der in einem Eimer steht
Verdichten
Alle 30 min die Eindrückbarkeit des Beutels prüfen und dokumentieren
Prüfung endet bei der Konsistenz "erstarrt"
t_E = 1,25 * t_E,Knet

Welche Methoden werden bei der Nachbehandlung angewandt?

Wasserzuführende Maßnahmen
- Kontinuierliches Besprühen mit Wasser
- Überstauen mit Wasser
Wasserrückhaltende Maßnahmen
- Abdecken mit Folie
- Verwenden von Nachbehandlungsmitteln
- Belassen in der Schalung

Nenne die Vor- und Nachteile der Betonpumpe.

Vorteile
- Hohe Förderleistung (ggf. höheren Schalungsdruck beachten)
- Kein Kran notwendig
Nachteile
- Hoher Platzbedarf
- Steife Konsistenzen sind schwer pumpbar
- Unwirtschaftlich bei kleinen Mengen
- Leichtmetallrohre sind nicht zulässig
- Betonstrom in den Leitungen darf nicht abreißen

Lernkarten Info

Betontechnik: Baustellenablauf
