Wie wird die Drehzahl der Abgasturbolader Turbine gemessen?
Mittels eines induktiven Sensors, der auf der Welle des Laufrades angebracht ist. Die magnetischen Flusslinien werden durch eine Kerbe in der Welle unterbrochen.
Wann regelt das Waste-Gate?
Es regelt erst bei Ladedruck.

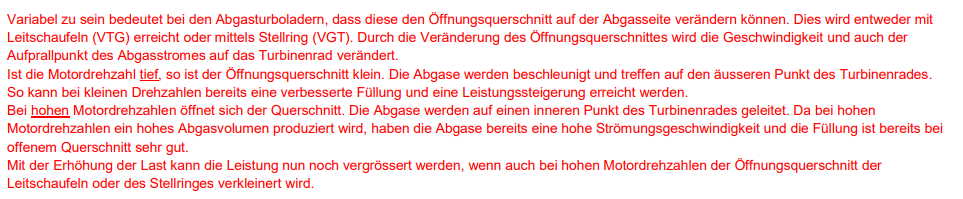

Was ändert sich bei den Abgasturboladern, wenn diese "variabel" sind und welcher Einfluss hat die Motordrehzahl?
Was für ein Signal steuert das Elektroventil für den VGT?
Ein PWM Signal. Mehr +-Anteil i Signal ergibt einen höheren Druck am Stellglied.
Aus welchen Bauteilen besteht ein Turbolader mit variabler Geometrie (VGT)?
Welche Systeme unterscheidet man in der Fremdaufladung?
Nennen Sie drei Fremdaufladeverfahren!
Was verstehen Sie unter dem Begriff Liefergrad?
Der Liefergrad ist das Verhältnis der tatsächlich angesaugten zur theoretisch möglichen Frischladungsmasse.
Was ist ein Turbocompound?
Beim Turbocompound-System wird dem Abgas nach dem Verlassen des Turboladers ein zweites Mal Bewegungsenergie entzogen. Es handelt sich um einen Verbund
Mittels welchem Bauteil wird beim LKW der VGT angesteuert?
Über das EDC wird ein Elektroventil angesteuert, das den Versorgungsdruck des Stellantriebes der Turbine reguliert.
Was sind Nachteile der Abgasturboaufladung?
Wie werden die zwei Aufladeprinzipien eines Abgasturboladers unterschieden?
Wie werden mechanische Lader angetrieben?
Was ist der grösste Nachteil eines Druckwellenladers (Comprex)?
Beim Start muss das System umgangen werden, da sonst Abgase in das Ansaugsystem gelangen.
Wann dreht der VGT schneller? (Bild 1 oder 2)
Der Anstellwinkel ergibt eine hohe Strömungsgeschwindigkeit und einen hohen Druck auf den Schaufeln.
Was kennen Sie für Schadenarten an Turbolader?
Welche zwei wesentliche Gruppen von Aufladesysteme kennen Sie?
Was verstehen Sie unter einem Turbocompound?
Der Turbocompound wandelt die Wärmeenergie der Abgase (Strömungsenergie) in nutzbare Leistung am Schwungrad um.
Welche mechanische Laderbauarten kennen Sie?
Warum braucht es bei Abgasturbolader eine axiale Lagerung?
Durch die Schaufelform entstehen axiale Kräfte. Es werden meistens Lagerscheiben dafür eingesetzt.
Früher wurden Abgasturbolader zur Leistungssteigerung eingesetzt. Was wird heutzutage durch die elektronische Ladedruckregelung vorwiegend angestrebt?
Die Steigerung des maximalen Drehmomentes bei niedrigen und mittleren Drehzahlen.

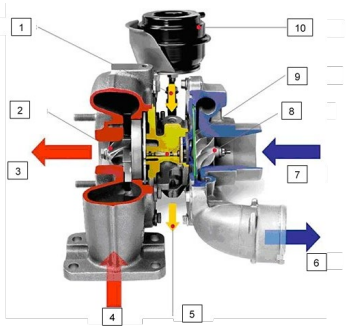

Benennen Sie am folgenden Bild die Positionen 2, 8, 9 und 10.
2) Turbinenrad 8) Verdichterrad
9) Läuferwelle 10) Druckdose
Was verstehen Sie unter Liefergrad (Füllungsgrad)?
Der Liefergrad ist das Verhältnis der tatsächlich angesaugten zur theoretisch möglichen Frischladungsmasse. Der Liefergrad ohne Aufladung beträgt ca. 0,7 bis 0,9. Bei aufgeladenen Dieselmotoren zwischen 1,2 und 2,5.

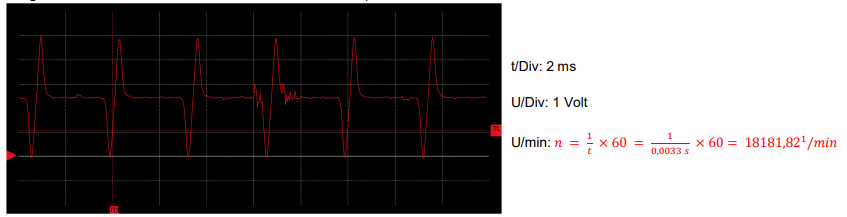

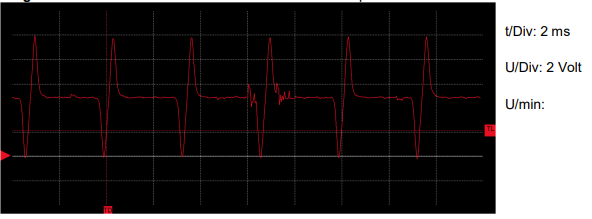

Berechnen Sie anhand des Bildes des Oszilloskops die Drehzahl des Turboladers!

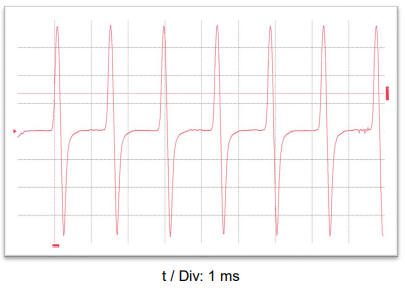

Berechnen Sie anhand des Bildes des Oszilloskops die Drehzahl des Turboladers. (auf der Welle befindet sich eine Referenzmarke für das Signal)
1 1
𝑛 = ----- × 60 = ----------- × 60 = 42857,14 1/min
t 0,0014 s

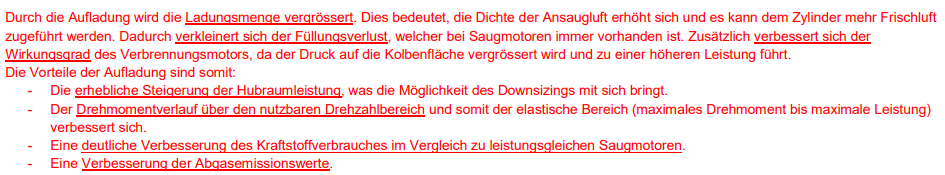

Erklären Sie, was eine Aufladung bewirkt und welche Vorteile diese generiert.
Was wird mit einem Aufladeverfahren erreicht?
Eine Leistungssteigerung und deutliche Drehmomentanhebung durch Erhöhung des mittleren Gasdruckes.
Was sind die Vorteile eines Turbocompound?
Wie würden Sie den Regelkreis des Ladedruckes beschreiben?
Was ist ein Nachteil bei der Aufladung von Motoren?
Die Temperaturen steigen an.

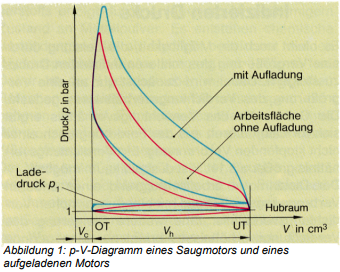

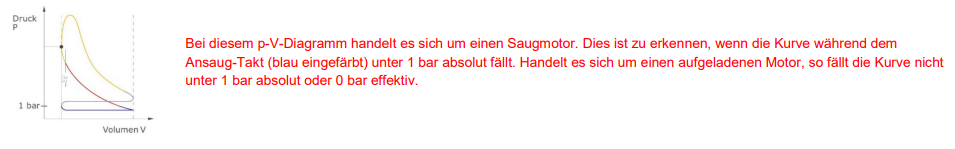

Handelt es sich aufgrund des p-V-Diagrammes um einen aufgeladenen oder einen Saugmotor? Begründen Sie die Antwort.
