Nennen Sie fünf Eigenschaften einer Asynchron-Maschine!

Der Rotor dreht etwas weniger schnell wie das Drehfeld des Stators
Weniger dynamisch
Einfache Konstruktion
„Kostengünstige“ Herstellung
Kleiner Luftspalt erforderlich
Kleineres Drehmoment, weil Läufer innen liegt
Anwendung GM1 oder Kurbelwellen-Starter-Generator
Abtrieb immer Rotor

Was ist der Unterschied von einem asynchronen und einem synchronen Elektromotor?

Synchronmotor: Die Drehzahl des Rotors entspricht der Drehgeschwindigkeit des Drehfeldes d.h. die zwei Bewegungen sind synchron (gleich).
Asynchronmotor: Die Magnetische Kraft nimmt den Rotor in Richtung des Drehfeldes mit. Weil die Leiterstäbe vom umlaufenden Drehfeld geschnitten werden müssen, andernfalls gäbe es keine Induktion, läuft der Rotor dem Drehfeld des Stators immer ein wenig hinten nach.

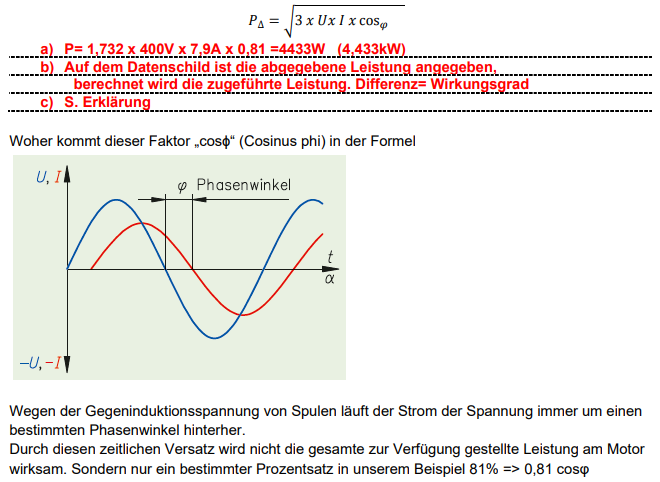

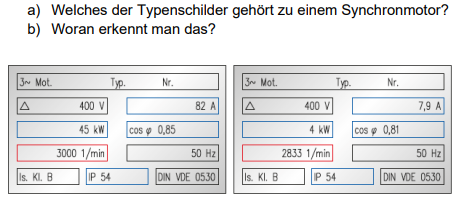

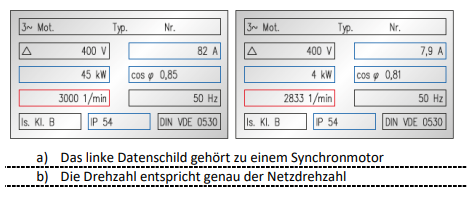

a) Berechnen Sie die Leistung des Asynchronmotors, rechtes Datenschild.
b) Weshalb ist die berechnete Leistung höher als die vom Datenschild
c) Definieren Sie den Begriff cosφ

Was verstehen Sie unter dem Lastwinkel?

Nimmt die Belastung auf den Rotor zu wird der Lastwinkel grösser. Das heisst die Nord- und Südpole des Rotors hinken dem entsprechenden Pol des Drehfeldes nach. Bei etwa 90° Versatz, zwischen den Polen, bleibt der Rotor stehen. Diesen Kritischen Moment nennt man „Kippmoment“.

Nennen Sie fünf Eigenschaften einer Synchron-Maschine!

Rotor dreht gleich schnell wie das Drehfeld
Hoch dynamisch ≤ 10‘000 U/Min
Aufwändige Konstruktion
„Teure“ Herstellung (Seltene-Erden)
Grösserer Luftspalt möglich
Grosses Drehmoment, wenn Läufer aussen (Mercedes S400, 7er BMW)
Wasserkühlung schwierig
Abtrieb Rotor oder Aussenring mit Magneten
