Sie befinden sich bei einem Pannenfahrzeug bei welchem sich die Hebebühne mit keiner Bedienhilfe bedienen lässt. Der Fahrer muss dringend eine Palette mit dem Rolli abladen. Beschreiben Sie Ihr vorgehen um die Hebebühne zu öffnen und zu senken.
Notbetätigung öffnen: S + O Magnetventile mechanisch öffnen
Notbetätigung senken: beide D Magnetventile mechanisch betätigen.
Um welches Bauteil handelt es sich bei der Position 7?
Thermoschalter (Überlastschutz des Motors)
Wie hoch ist der Systemdruck bei der Hebebühne?
Ca. 180 bar
Welche zwei Notbetätigungen von Ventilen kennen Sie?

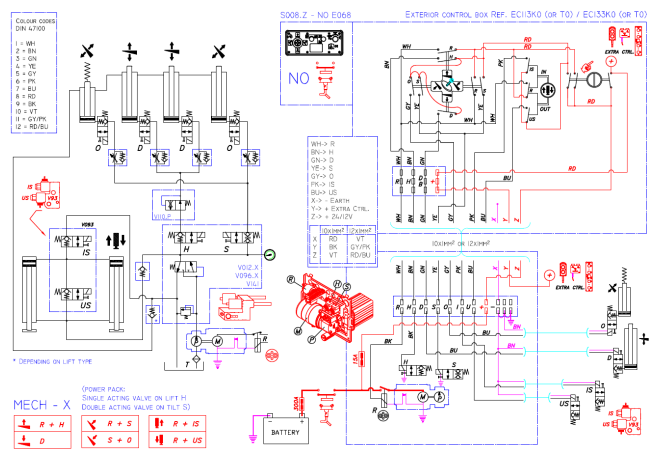

Abgebildet ist ein Hydraulikschema einer Hebebühne mit Stützen. Zeichnen Sie die elektrische Betätigung sowie die hydraulischen Kreise für den Stützenbetrieb ein. Weshalb fahren die Stützen aus, obwohl auf beiden Seiten am Kolben der gleiche Druck anliegt?
Die Kolbenflächen sind nicht gleich gross. Die Kolbenstange reduziert unten die Fläche. Daher wird der Zylinder ausfahren.
